ZG 系列 水平面Z軸昇降型

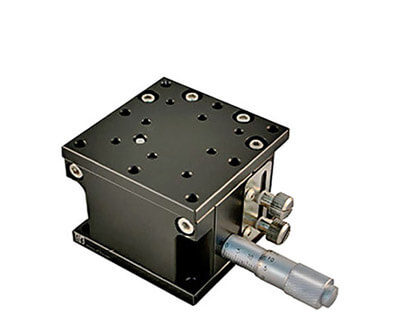

- ZG40-Z-M
- 軸向 : Z 單軸
- 傳動位置 : M 中
- 檯面尺寸 : 40×40 mm
- ZG60-Z-M
- 軸向 : Z 單軸
- 傳動位置 : M 中
- 檯面尺寸 : 60×60 mm
- ZG80-Z-M
- 軸向 : Z 單軸
- 傳動位置 : M 中
- 檯面尺寸 : 80×80 mm
| 型號 | ZG40-Z-M | ZG60-Z-M | ZG80-Z-M |
|---|---|---|---|
| 表面尺寸 | 40×40 | 60×60 | 80×80 |
| 分厘卡測頭位置 | 中 M | 中 M | 中 M |
| 升降移動行程 | ±3 mm | ±5 mm | ±5 mm |
| 升降真直度 | 10 µm | 10 µm | 10 µm |
| 檯面平面度 | 30 µm | 30 µm | 30 µm |
| 檯面平行度 | 50 µm | 50 µm | 50 µm |
| 水平耐荷重 | 20 N | 30 N | 30 N |
| 最大保持力 | 60 N | 120 N | 120 N |
| 重量 | 0.16 kg | 0.24 kg | 0.32 kg |
材質
AL 鋁合金、SC 中碳鋼、SS 不鏽鋼、CU 銅合金
表面處理
黑色鍍鉻、黑色陽極氧化、電鍍化學鎳
