CM-CLC-C 撓性連軸器 剛性聯軸器

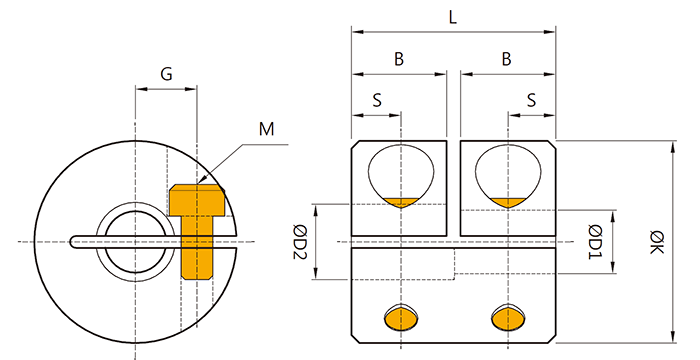

尺寸表
| 型號 | D1×D2/公差 Tolerance(H8) | K | S | B | L | G | M | 重量(g) | |
|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||
| CM-CLC16C | 5 | 6 | 16 | 3.75 | 7.5 | 16 | 5 | M2.5 | 11 |
| CM-CLC20C | 6 | 8 | 20 | 4.75 | 9.5 | 20 | 6.5 | M3 | 20 |
| CM-CLC25C | 6 | 10 | 25 | 6 | 12 | 25 | 9 | M4 | 39 |
| CM-CLC32C | 8 | 14 | 32 | 7.75 | 12.5 | 32 | 11 | M4 | 71 |
特性表
| 型號 | 常用扭力 (N.m) | 最大扭力 (N.m) | 最高轉速 (rpm) | 慣性矩 (kg.m²) |
|---|---|---|---|---|
| CM-CLC16C | 0.3 | 0.6 | 9500 | 3.0×107 |
| CM-CLC20C | 0.5 | 1 | 7600 | 8.7×107 |
| CM-CLC25C | 1 | 2 | 6100 | 2.7×106 |
| CM-CLC32C | 2 | 4 | 4800 | 7.1×106 |
* 一體成型、超高剛性。
* 高扭力、低慣性。
* 固定方式：夾緊式。
