容許軸方式負荷

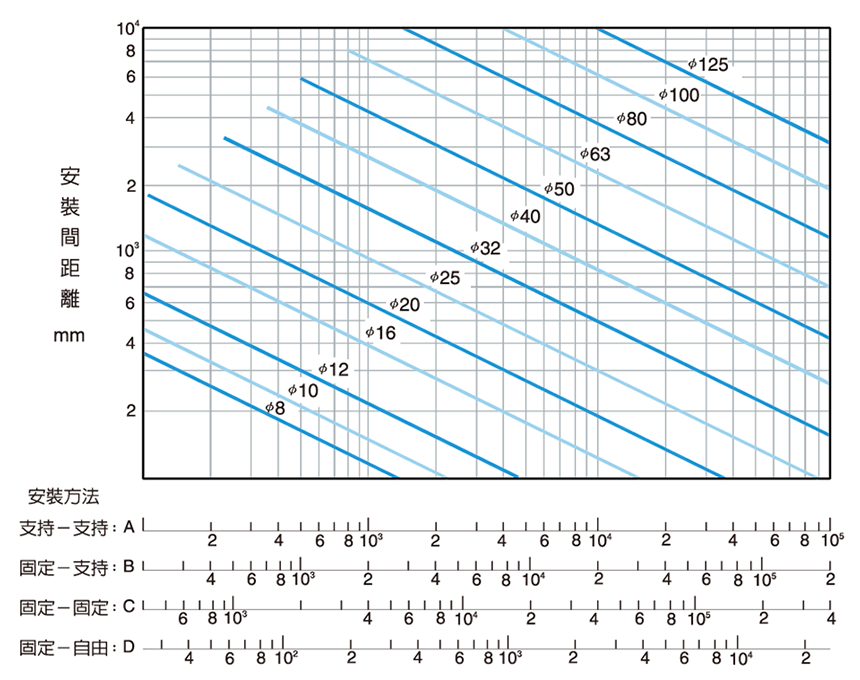

挫屈負荷、因壓縮負荷的作用，必須驗算其對螺桿軸之挫屈的安全性。下圖乃是挫屈容許壓縮負荷依螺桿外徑別，而整理繪成之圖表。容許軸方向負荷之刻度，依滾珠螺桿的支持方法加以選定。容許拉伸壓縮負荷、安裝的距離比較短的時候，請針對與安裝方法相當於螺桿軸之降伏應力的容許拉伸壓縮負荷，滾珠溝槽部之容許負荷進行驗算。

容許迴轉數

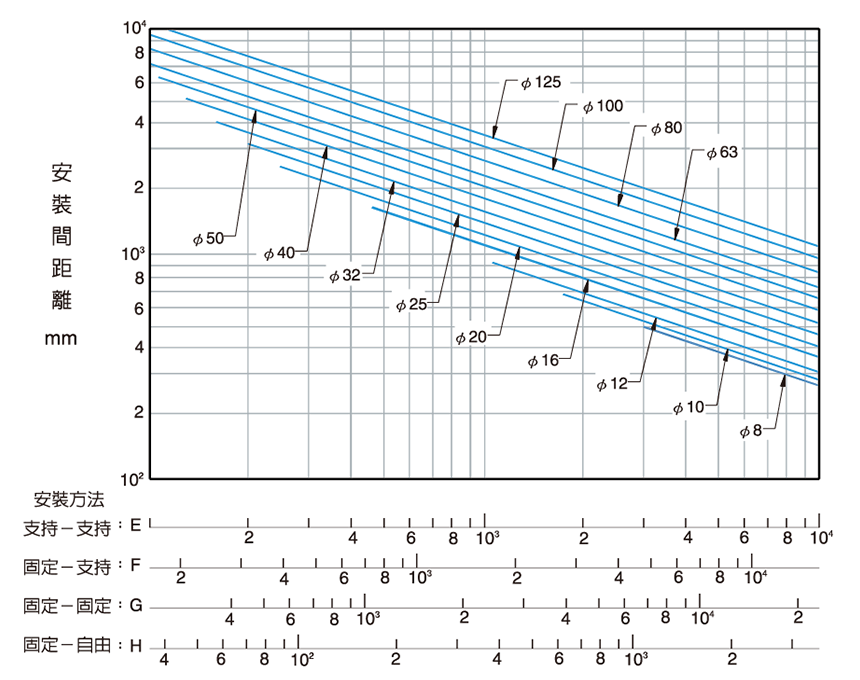

必須檢討滾珠螺桿之回轉數使不致於與螺桿的固有振動數發生共振（發生共振時之速度，謂之危險速度）以危險速度的80%以下為容許回轉數。下圖是將相對於危險速度的容許回轉數按螺桿外徑作成線圖。容許回轉數的刻度，請依滾珠螺桿的支持方法加以選定。使用回轉數在危險速度上有問題時，請加裝中間支撐以提高螺桿之固有振動數，此方法亦為有效方法。
