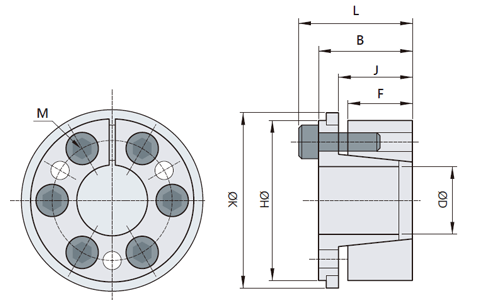

CM-E 免鍵式軸環自動校心型

型號	D	H	K	F	J	B	L	M	常用扭力 (N.m)	軸向荷重 (kN)	輪側面壓 (N/mm²)	重量(kg)
E-20	20	47	53	26	31	42	48	M6	550	55	100	0.37
E-22	22	47	53	26	31	42	48	M6	600	55	100	0.37
E-24	24	50	56	26	31	42	48	M6	660	55	100	0.40
E-25	25	50	56	26	31	42	48	M6	680	55	100	0.40
E-28	28	55	61	26	31	42	48	M6	720	55	100	0.44
E-30	30	55	61	26	31	42	48	M6	820	55	100	0.53
E-32	32	60	66	26	31	42	48	M6	1400	80	130	0.52
E-35	35	60	66	26	31	42	48	M6	1400	80	130	0.50
E-38	38	65	71	26	31	42	48	M6	1600	80	130	0.60
E-40	40	65	71	26	31	42	48	M6	1600	110	130	0.58
E-42	42	75	81	30	36	50	58	M8	2500	110	130	1.00
E-45	45	75	81	30	36	50	58	M8	2500	150	130	0.97
E-48	48	80	86	30	36	50	58	M8	3700	150	170	1.08
E-50	50	80	86	30	36	50	58	M8	3700	150	170	1.05
E-55	55	85	91	30	36	50	58	M8	4100	150	160	1.14
E-60	60	90	96	30	36	50	58	M8	4500	160	160	1.18
E-65	65	95	101	30	36	50	58	M8	4500	160	150	1.26
E-70	70	110	119	39	46	60	70	M10	8400	240	150	2.25
E-75	75	115	124	39	46	60	70	M10	8400	240	140	2.43
E-80	80	120	129	39	46	60	70	M10	9600	250	140	2.60
E-85	85	125	134	39	46	60	70	M10	11000	250	150	2.70
E-90	90	130	139	39	46	60	70	M10	13000	300	150	2.80
E-100	100	145	155	46	52	68	80	M12	17500	350	150	4.10
E-110	110	155	165	46	52	68	80	M12	20000	300	150	4.40
E-120	120	165	175	46	52	68	80	M12	21300	330	150	4.80
E-130	130	180	188	46	52	68	80	M12	28000	350	150	5.70
E-140	140	190	199	51	58.5	76	90	M14	30400	350	150	6.20
E-150	150	200	209	51	58.5	76	90	M14	39000	400	160	7.10
E-160	160	210	209	51	58.5	76	90	M14	41700	400	170	8.00
E-170	170	225	209	51	58.5	76	90	M14	52000	460	160	11.00
E-180	180	235	209	51	58.5	76	90	M14	55000	460	170	12.10

CM-E 免鍵式軸環 自動校心型
